无机偏振片（WGP）规格样品

标准模板・压印样品

透镜开发

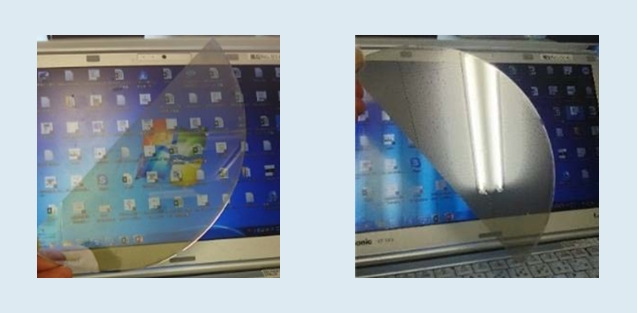

特征：

与有机偏振片相比，具有优异的耐热性能

尤其是针对严苛环境耐性要求的应用具有显著优势。

除了以下列举的规格品样品以外，
我们也可以根据您的规格要求进行设计与定制。
详情请与我们咨询。

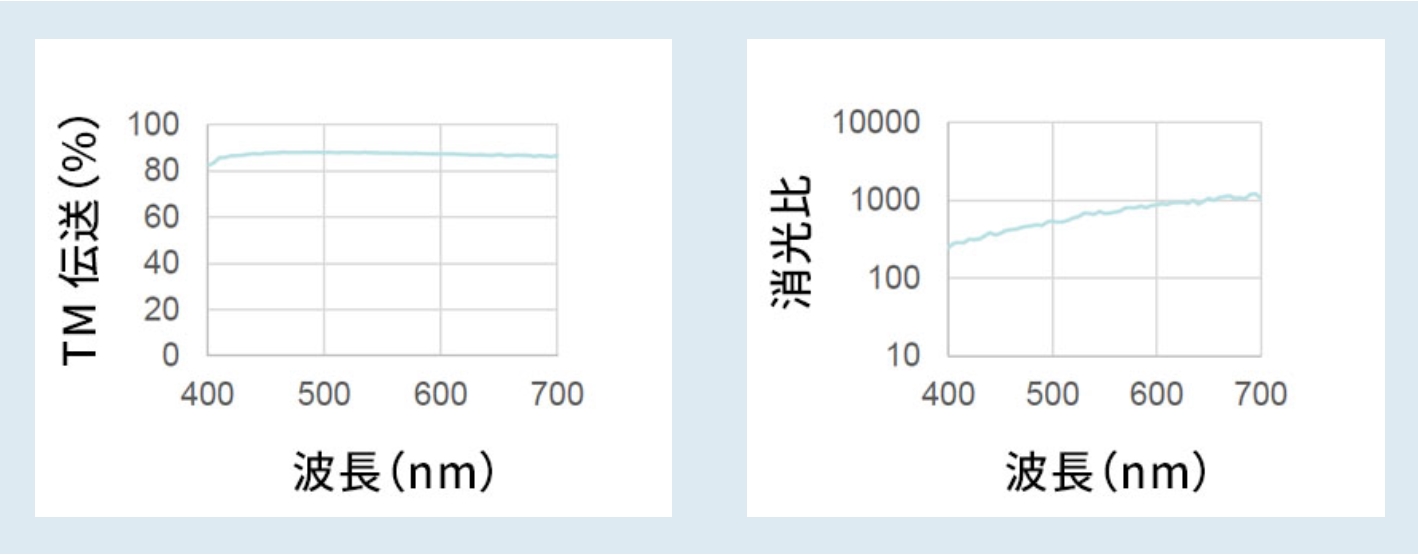

Table1：性能 规格

	MRLS 1 Visible WGP	MRLS 2 Beam splitter WGP	MRLS 3 Wide wave length range WGP
波长范围	420nm to 700nm	420nm to 700nm	300nm to 2500nm
透过率 (Tp)	83%(450nm) 85%(550nm) 85%(650nm)	83%(450nm) 85%(550nm) 85%(650nm)	83%(450nm) 85%(550nm) 85%(650nm) 90%(2500nm)
消光比(Tp/Ts)	200:1(450nm) 300:1(550nm) 500:1(650nm)	200:1(450nm) 300:1(550nm) 500:1(650nm)	200:1(450nm) 300:1(550nm) 500:1(650nm) 1000:1(2500nm)
反射率 (Rs)	-	75%	-
消光比(Rs/Rp)	-	30	-
入射角	0±20 °	45 ±15 °	0±20 °

Table2：基板 特性

	MRLS 1 Visible WGP	MRLS 2 Beam splitter WGP	MRLS3 Wide wave length range WGPCoefficient
基板尺寸	25 x 25mm	25 x 25mm	25 x 25mm
基板	Alkaline Free glass	Alkaline Free glass	Fused Silica
厚度	0.725mm	0.725mm	0.725mm
屈折率	480nm 1.5160 643.8nm 1.5078	480nm 1.5160 643.8nm 1.5078	486.1nm 1.4633 656.3nm 1.4565
热膨胀系数	31.7E-7 / /℃ (0 -300 ℃）	31.7E-7 / /℃ (0 -300 ℃）	5.5E-7/ ℃ (0 -300 ℃）

Table3：其他

无效区域	2mm (25mm□)	2mm (25mm□)	2mm (25mm□)
TA 公差	±1°	±1°	±1°
镀层	Back side AR	Back side AR	-

Table4：信赖性（供参考）

信赖性	条件
HT(High Temp)	120degC/1,000hrs
HTHH(Hight Temp High Humidity)	60degC/95%RH/1,000hrs
LT(Low Temp)	-40degC/1,000hrs
TC(Thermal Cycle)	-40/110degC, 30min each /500cycles
